一、概述和特點

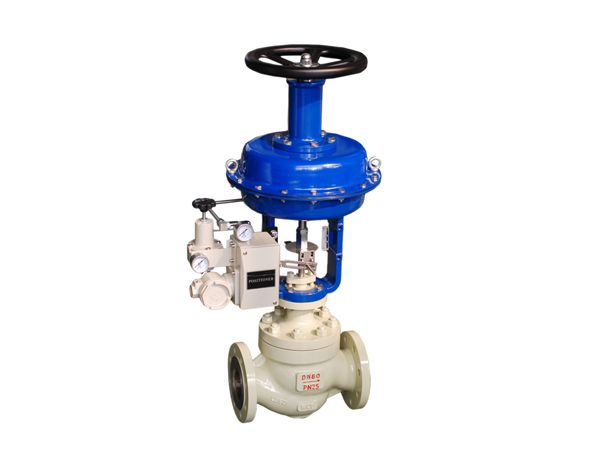

籠式調節閥是一種利用內部閥籠與活塞配合來調節流量的調節閥，閥內流體通道呈流線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可控范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度高的高壓差流體。配用多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大、使用壽命長。
二、籠式閥門結構可分為
常溫型-17~+230℃
高溫型-45~+566℃
低溫型-100~+45℃
三、籠式閥的主要部件
籠式調節閥是由閥體、閥蓋、閥籠、閥桿、閥芯和填料等零件組成。閥桿和閥芯連接在一起，閥籠自身具有導向功能，為閥芯上下移動起導向作用，閥瓣上可設有平衡孔，可滿足高壓差工況調節用。
四、籠式調節閥Cv值和行程
|
公稱通徑（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||||
|
閥座直徑（mm） |
20 |
25 |
32 |
40 |
40 |
50 |
50 |
65 |
65 |
80 |
80 |
100 |
125 |
150 |
150 |
200 |
250 |
300 |
|
|
Cv值 |
高精度閥芯 |
6.3 |
11 |
17 |
24 |
24 |
44 |
44 |
68 |
68 |
99 |
99 |
175 |
275 |
360 |
360 |
640 |
1000 |
1440 |
|
高容量閥芯 |
|
|
|
36 |
|
60 |
|
100 |
|
140 |
|
220 |
|
420 |
|
700 |
|
|
|
|
額度行程（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||
